產品展示

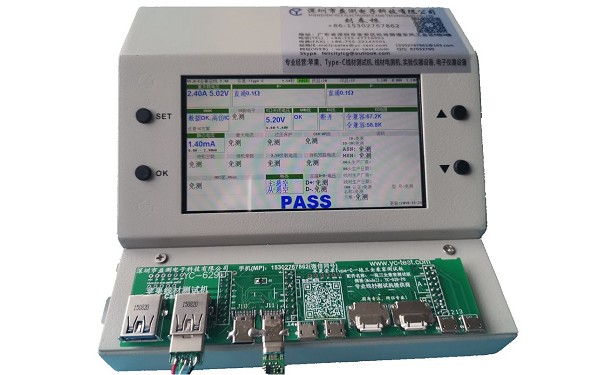

濟南YC-629M觸摸屏蘋果線材測試機

史上最強大、最準確的蘋果數據線測試儀，業界權威，雙面測試,單頭測試,0-3A電流實測,D+D-漏電阻檢測，靜態電流、限流、短路電流、短路保護、過壓保護，支持C48、E75、C68A、C68E、C52、C89、C91、C94、蘋果安卓3合1線、蘋果安卓1拖3線

詳細內容
聯系我們

軟件說明書下載：http://www.zaxisinc.com.cn/download/YC-629M.rar

淘寶下單：https://item.taobao.com/item.htm?ft=t&id=651668203355


【與YC-609的區別】

YC-629M是YC-609的升級版，專為MFi工廠設計，增加以下幾項功能，前三項正是MFi所要求的

1、靜態電流測試。

2、限流。

3、短路電流。

4、儀器CPU工作電壓改為3.0V，更接近真機（發現有些產品該項不良造成真機彈窗，YC-609無法測出）。

5、通信腳高低電平電壓是否合格（發現有些產品該項不良造成真機無反應，YC-609無法測出）。

6、增加Hi5cc測試

7、支持OPPO數據線。

6、支持A公轉Type-C 2.0線，支持1拖3數據線（Lightning、Micro、Type-C 2.0），需要購買3合1測試板。

8、5.0寸IPS高清觸摸屏。

【簡介】

手機已成為最為流行的電子產品，各種外圍產品也幸運而生，本公司立志為廣大外設廠家服務，適時推出相應的檢測設備，為您提高生產效率，為您的品質保駕護航。本產品為一款多功能的數據線測試儀器，適用于研發和批量生產環節。

【功能特點】

※ 采用32位ARM高速處理器設計。

※ 支持iPhoneX、iPhone8、iPhone7、iPhone6、iPhone5、iPad4、iPad mini、iPod nano6數據線、充電線、單頭測試。

※ 支持iOS6-iOS12操作系統,支持MFI認證原裝數據線和山寨高仿數據線、C10B、E75、C48，C68A、C68E、C52、C89、C91、C94快充線、蘋果安卓1拖3線等。

※ 支持OPPO數據線。

※ 雙面測試，插一次即可全部測完，提高效率。

※ 負載電流可以設定0-3A，可以設為2.4A實測iPad數據線，充分保證線材指標。

※ 準確測出D+、D-電阻，可以檢0測出D+、D-內置的匹配電阻大小并作出判斷。

※ 可測出D+、D-漏電阻，并根據設定范圍判定結果，漏電阻過小會影響數據通信和充電速度。

※ 可以測出MOS管是否正常開通關閉，有無輸出短保護功能。

※ 由于iOS9和iOS10認證流程有區別，本儀器可以設定iOS9或iOS10后流程進行測試。

※ 由于USB座使用率很高，容易損壞，所以USB座采用分體設計，方便更換。

※ 支持Type-C轉Lightning數據線的測試（用戶需要自己改裝或購買相應測試板）。

※ 支持C68A的測試（用戶需要自己改裝或購買相應測試板）,C68A用于蘋果外設如鍵盤、U盤等。

※ 可測試出具體故障點，以便技術人員對線進行檢修。

※ 各種保護措施避免儀器使用過程中受到損壞，防靜電保護，防短路保護，直接短路USB電源也不會損壞。

※ 插入被測產品自動開始測試。

※ 測試速度快，效率高。

※ 良品、不良品計數。

※ 彩色顯示屏。

※ 同時有聲音測試結果。

※ 設置的測試文件可掉電保存。

※ 可以連接電腦，有PC軟件，實現更多功能，也可單獨使用。

※ 通過PC軟件對蘋果協議數據抓取。

※ 支持中文、繁體、英文。

※ 可以在線升級，使儀器隨時擁最新的功能，如果儀器有問題，可使用在線升級經松解決，不必返廠。

【YC-629M支持產品列表】

數據線類：

1、原裝、山寨E75、C48、C89、C91、C94等數據線。

2、蘋果安卓2合1數據線（需要購買3合1測試板）。

3、蘋果安卓1拖2數據線（需要購買3合1測試板）。

4、支持蘋果安卓1拖3數據線（需要購買3合1測試板）。

5、安卓Micro數據線（需要購買3合1測試板）。

6、支持安卓、Type-C 2.0數據線（需要購買3合1測試板）

7、 C to Lightning C52、C91、C94快充數據線、原裝或山寨方案（需要購買C to L測試板）。

8、 C68A 、C68E 4線、5線裸線（需要購買相應測試板或自行改裝）。

9、 C68A 、C68E雙頭線（需要購買相應測試板或自行改裝）。

10、山寨雙頭數據線（需要購買雙頭測試板）。

11、 OPPO數據線（需要購買3合1測試板）。

充電線類：

1、原裝、山寨E75、C48、C52、C91等充電線。

2、蘋果安卓2合1充電線（需要購買3合1測試板）。

3、蘋果安卓1拖2充電線（需要購買3合1測試板）。

4、安卓充電線（需要購買3合1測試板）。

單頭類：

1、蘋果、山寨單頭E75、C48、C68、C52、C89、C91、C94，（檢測部分項目）。

2、蘋果、山寨單頭E75、C48、C68、C52、C89、C91、C94，點測法（更多功能）。

3、蘋果、山寨單頭E75、C48、C68、C52、C89、C91、C94，測試架法（全功能測試，需要定做測試架）。

4、 C100、C101（僅支持讀碼激光打印、打條碼）

【檢測項目】

檢測項目	檢測內容	蘋果數據線C48	蘋果快充數據線C94	Micro數據線含OPPO	A-C數據線含OPPO	不良原因
空載電壓	輸出電壓是否達標	√	√	√	√	電源線開路或Lightning頭損壞
靜態電流	蘋果頭、數據線本身耗電	√	√	√	√	電源線短路、漏電或MOS管壞
輕負載電壓	輸出電壓是否合格	√	√	√	√	電源線開路或Lightning頭損壞
重負載電壓	輸出電壓是否合格，以檢測出數據線內阻、壓降是否達標	√	√	√	√	電源線開路或Lightning頭損壞，線材或插頭內阻過大
過壓保護	當線上電壓過高時，蘋果頭是否會關閉輸出，原裝線過壓保護一般是6.35V左右	√	√			MOS管損壞、漏電，非原裝MOS管
最大電流	指定壓降條件下線材能過的最大電流	√	√	√	√	線材或插頭內阻過大
C68-AP線	C68的3.3V輸出線是否正常					AP線開路、或和其它線短路
Gnd線	單獨檢測地線連接是否正常	√	√	√	√	地線開路
D+	連接方式、分壓值、電阻值、漏電阻	√	√	√	√	D+線開路、短路、漏電，虛焊內阻過大
D-	連接方式、分壓值、電阻值、漏電阻	√	√	√	√	D+線開路、短路、漏電，虛焊內阻過大
主端鐵殼	懸空、接VCC、接GND、直通	√	√	√	√	開路
從端鐵殼	懸空、接VCC、接GND、直通	√	√	√	√	開路
芯片協議DQ	通信、普通認證、動態認證、版本、序列號	√	√			主控芯片、動態芯片損壞、虛焊、未寫碼
VOOC協議	檢測VOOC認證			√	√	認證芯片損壞、虛焊
DQ腳電平	IC協議通信腳的高低電平是否符合要求	√	√			主控芯片不良，部分損壞
Hi5cc	檢測Hi5cc電流是否正常	√	√			主控芯片不良，部分損壞
MSN/ASN	已寫/未寫	√	√			未寫碼
MOS管	是否可正常控制、開路、短路，是否有輸出短路保護功能	√	√			MOS管開路、短路、非原裝MOS管，金手指開路
待機空載電壓	待機電壓是否正常	√	√			MOS管損壞，山寨頭100歐電阻虛焊
待機帶載電壓	待機帶載電壓是否正常	√	√			MOS管損壞，關不死
待機限流	待機時給3.5V電池充電電流	√	√			MOS管損壞，關不死
短路電流	待機時輸出端短路電流	√	√			MOS管損壞
CC線	快充線CC線是否連通		√			CC線開路，虛焊
CC電阻	CC線上的Rd，Rp連接方式、電阻阻值		√		√	插頭不良
IC方案	檢測蘋果頭中所用的芯片方案	√	√

【設計指標】

項目	指標
工作電壓	AC220V 或 DC12V,3A
輸出電壓	0-9.0V可調
輸出電流	0-3.0A可調，可以設定限流0-3.0A
被測電壓量程	0-12.0V
電子負載	0-3.0A
D+、D-電阻量程	0-100歐
D+、D-漏電阻量程	0-100K
靜態電流量程	0.02mA - 50mA
